Ponte de Graetz
É constituida por quatro díodos, ou no circuito que montamos usámos um componente conhecido como ponte de Graetz, que acaba por fazer o mesmo efeito da passagem da corrente elétrica.

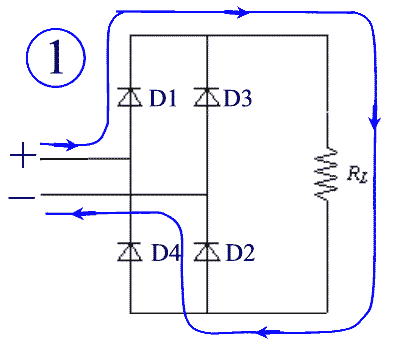

Quando a tensão de entrada é positiva, o díodo 1 fica polarizado diretamente (ânodo a um potencial positivo), o díodo 2 fica polarizado diretamente também (cátodo a um potencial negativo) e o díodo 3 e 4 ficam polarizados inversamente, como podemos observar na figura abaixo
Assim observamos o sentido da circulação da corrente, a partir do terminal negativo, passando pelos quatro díodos, finalizando no terminal negativo.

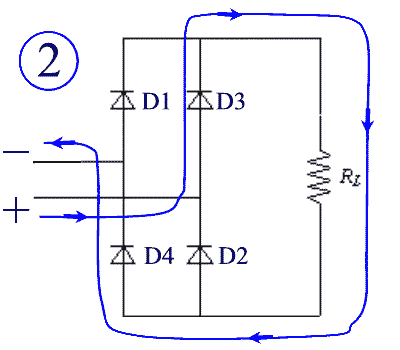

Na figura seguinte já podemos observar que a tensão de entradas, tem as polaridades inversas. Neste caso, os díodos 3 e 4 estão diretamente polarizados; e os díodos 1 e 2 estão inversamente polarizados.
Aqui fica um vídeo do nosso circuito montado em Ponte de Greatz usando como auxílio de acompanhamento um osciloscópio :
